El Teorema de Pappus

Curso Interactivo sobre Geometría Descriptiva

En las construcciones geométricas que siguen, denotaremos puntos por letras mayúsculas y las rectas por letras minúsculas. El símbolo $AB$denota la recta que pasa por los puntos $A$y $B$, mientras $a\cdot b$denota el punto de intersección de las rectas $a$y $b$.

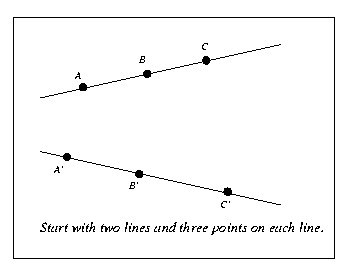

Teorema 0.1 (Pappus)   Dibujemos dos líneas sobre el plano proyectivo y tres puntos sobre cada recta. Denotemos los puntos sobre la primera recta por $A,B,C$y los puntos sobre la segunda recta por $A',B',C'$. Dibujemos las rectas que unen puntos denotados por letras diferentes (esto es, no dibujamos las rectas $AA'$, $BB'$o $CC'$). Los puntos $AB'\cdot BA'$, $AC'\cdot CA'$y $BC'\cdot CB'$son colineales.



Pulsa aquí para ver el applet de Java

La demostración se da en los siguientes dos ejercicios, el primero da la versión afín del teorema.

Ejercicio 0.1 (10)   Dibujemos dos rectas sobre el plano y dibujemos los puntos $A,B,C$sobre la primera recta, y los puntos $A',B',C'$sobre la segunda recta tal que $AB'$es paralelo a $BA'$y $BC'$es paralelo a $CB'$. Probar que necesariamente $AC'$es paralelo a $CA'$.



Pulsa aquí para el applet de Java

Ahora viene la reducción del resultado proyectivo al resultado afín.

Ejercicio 0.2 (10)   Sea $\mathcal{T}$cualquier transformación proyectiva que envía los puntos $AB'\cdot BA'$y $BC'\cdot CB'$al infinito. Aplicar $\mathcal{T}$a los puntos y rectas en la configuración del teorema 0.1 y comprobar que la nueva configuración es igual que la del ejercicio anterior.

Usar esto para demostrar el teorema de Pappus.
